Μέτρηση ροής μάζας Coriolis
Μετρητές μαζικής ροής Coriolisπάρτε την κορυφή της τεχνολογίας στη μέτρηση βιομηχανικών υγρών. Πολλές βιομηχανίες όπως το πετρέλαιο και το φυσικό αέριο, η παραγωγή τροφίμων και τα φαρμακευτικά προϊόντα αποδίδουν σημασία στην αποτελεσματικότητα, την ασφάλεια, την ακρίβεια και τον έλεγχο του κόστους. Μια απαράμιλλη εικόνα για τη δυναμική ροής είναι επίσης ένας λόγος για τη δημοτικότητά τους, μετρώντας τη ροή μάζας άμεσα και όχι έμμεσους υπολογισμούς με βάση την πίεση και τη θερμοκρασία. Μια συσκευή που παρέχει ακριβείς μετρήσεις σε πραγματικό χρόνο σε δύσκολες καιρικές συνθήκες ή συνθήκες επεξεργασίας δεν είναι τίποτα λιγότερο από μια αλλαγή του παιχνιδιού, ειδικά για βιομηχανίες που αγωνίζονται σε πολύπλοκες μεταβλητές.
Τι είναι ο μετρητής ροής μάζας;
Ένας μετρητής ροής μάζας χρησιμοποιείται για τη μέτρηση του ρυθμού ροής ενός ρευστού που διέρχεται από έναν σωλήνα χωρίς να διακόπτεται η όλη διαδικασία κατασκευής. Μετρά τη μαζική αποστολή μέσω αγωγού ανά μονάδα χρόνου. Η μέτρηση της ροής μάζας θεωρείται ως βασική βάση των περισσότερων σκευασμάτων συνταγών, των προσδιορισμών του ισοζυγίου υλικών, της τιμολόγησης καθώς και της μεταφοράς φύλαξης σε συναφείς κλάδους. Η αξιοπιστία και η ακρίβεια είναι υψίστης σημασίας σε τέτοιες εφαρμογές.
Πώς λειτουργεί ένας μετρητής ροής μάζας;

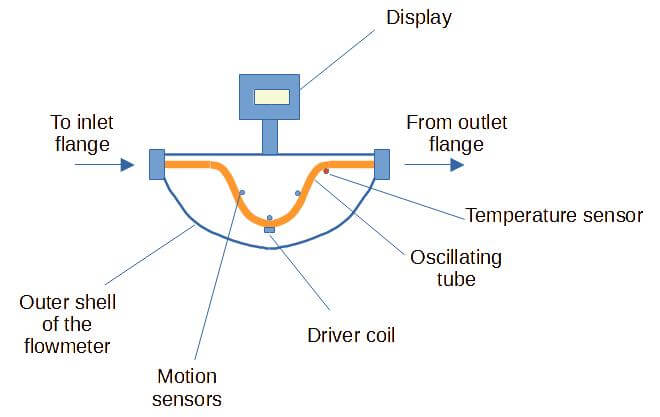

Δύο διαφορετικές τεχνολογίες που εφαρμόζονται στη μέτρηση μάζας είναι η αδρανειακή και η θερμική. Ο πρώην μετρητής αδράνειας είναι γνωστός ως μετρητές ροής Coriolis βασιζόμενοι στο φαινόμενο Coriolis. Τα υγρά που διέρχονται από έναν σωλήνα υπόκεινται σε επιτάχυνση Coriolis με τη μηχανική εισαγωγή της φαινομενικής περιστροφής στον σωλήνα. Η δύναμη εκτροπής που δημιουργείται στη διαδικασία ροής υγρού θα είναι συνάρτηση του μετρούμενου ρυθμού ροής μάζας.

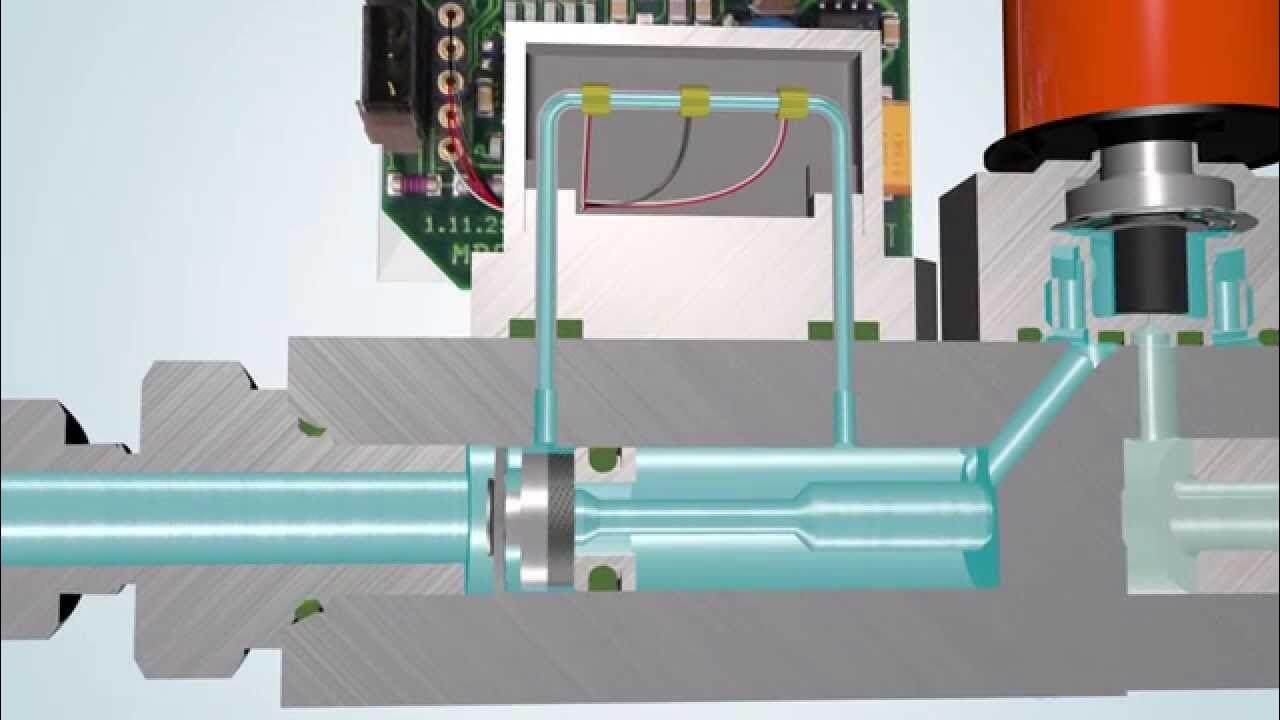

Το μεταγενέστερομετρητής ροής θερμικής μάζαςμετρήστε απευθείας τον ρυθμό ροής αερίων και υγρών. Είτε εισάγουμε ορισμένες ποσότητες θερμότητας στο ρεύμα που ρέει είτε διατηρούμε έναν καθετήρα σε σταθερή θερμοκρασία, ένας μετρητής ροής θερμικής μάζας λειτουργεί με δύο αισθητήρες θερμοκρασίας και έναν ηλεκτρικό θερμαντήρα. Η παραπάνω παράγραφος εξηγείπώς λειτουργεί ο μετρητής ροής θερμικής μάζας.
Ποια είναι η αρχή του μετρητή ροής μάζας;
Οι μετρητές ροής μάζας στοχεύουν στη μέτρηση της μάζας μιας ουσίας που ρέει σε ένα δεδομένο σημείο ανά μονάδα χρόνου. Αλλά διαφέρουν ως προς τις τεχνολογίες για στοχευμένες ακριβείς μετρήσεις όπως θερμικές, Coriolis, υπερήχους ή δίνη. ΟΜετρητής μάζας Coriolisείναι ένας από τους πιο δημοφιλείς μετρητές ροής για την ακρίβεια και την αξιοπιστία του.
Ακρίβεια & Εύρος Μετρητών Μάζας
Λόγω της εξαιρετικής ακρίβειας και επαναληψιμότητας, οι μετρητές μαζικής ροής ευνοούνται σε βιομηχανίες που δίνουν σημασία στην ακρίβεια. Η εμβέλεια των μετρητών ροής μάζας αναφέρεται στο μέγιστο εύρος που θα μπορούσαν να μετρήσουν. Το εύρος του μετρητή ροής μάζας είναι αντιστρόφως ανάλογο της ανακρίβειάς του γενικά. Οι λόγοι για μια τέτοια σχέση έγκεινται στους αισθητήρες ευαισθησίας σίγασης που είναι εξοπλισμένοι με μετρητές ροής μεγάλου εύρους, οι οποίοι δεν είναι τόσο ευαίσθητοι όσο αυτοί οι μετρητές ροής στενού εύρους με υπερευαισθησία.
Πώς να επιλέξετε την κατάλληλη εμβέλεια μετρητών ροής;
Παράγοντες όπως ο τύπος του ρευστού, το εύρος ροής, η ακρίβεια, η θερμοκρασία και η πίεση πρέπει να λαμβάνονται υπόψη κατά την επιλογή ενός κατάλληλου μετρητή ροής βάσει πρακτικών εφαρμογών. Το εύρος ροής είναι το πρώτο πράγμα που πρέπει να καθοριστεί πριν από την επιλογή του κατάλληλου εύρους πλήρους κλίμακας. Οι μετρητές μάζας μικρής εμβέλειας προτιμώνται για μεγαλύτερη ακρίβεια εάν το εύρος ροής είναι μικρό. Επιπλέον, η θερμοκρασία και η πίεση περιβάλλοντος είναι πρόσθετοι παράγοντες που επηρεάζουν την τελική ακρίβεια. Ένας μετρητής ροής μάζας που μπορεί να αντέξει υψηλή θερμοκρασία και πίεση έχει την προτεραιότητα στην επιλογή εάν η θερμοκρασία και η πίεση είναι υψηλές.
Οι μετρητές ροής μάζας Coriolis από το Lonnmeter προσφέρουν 0,1% - 0,05% ανακρίβεια ρυθμού σε εύρος ροής μάζας έως 100:1. Η εμβέλεια των σωλήνων καμπύλης είναι μεγαλύτερη από αυτή των ευθύγραμμων μετρητών. Το συνολικό σφάλμα ενός μετρητή αποτελείται τόσο από ανακρίβεια βάσης όσο και από σφάλμα μηδενικής μετατόπισης, το οποίο είναι η στροφή της ακανόνιστης εξόδου σήματος στην κατάσταση μηδενικής ροής. Το σφάλμα μηδενικής μετατόπισης είναι η κύρια αιτία σφάλματος, που αντιστοιχεί στο 1%-2% του μετρούμενου ποσοστού στο τυπικό.
Ορισμένοι κατασκευαστές απεικονίζουν τη συνολική ακρίβεια με τη μορφή ποσοστού του ρυθμού ροής για υψηλές ροές και ποσοστού του ρυθμού ροής καθώς και σφάλματος μηδενικής μετατόπισης. Είναι κρίσιμο να αναθεωρήσετε τις προδιαγραφές όταν κάνετε μια σύγκριση για λόγους τεχνασμάτων.
Εφαρμογές & Περιορισμοί Μετρητών Μάζας
Οι μετρητές ροής μάζας επηρεάζονται από περιβαλλοντικές μεταβλητές, μετρήσεις, υπολογισμούς. Η προσαρμογή σφάλματος μπορεί να προκαλέσει πιθανή ζημιά στον εξοπλισμό, μείωση της απόδοσης και μείωση της ακρίβειας. Κοιτάξτε τα ακόλουθα προβλήματα μπορεί να παρουσιαστούν στους μετρητές μαζικής ροής:
No.1 Η πίεση μπορεί να πέσει εάν η ταχύτητα ροής αυξηθεί για ανίχνευση.
No.2 οι μετρητές Coriolis είναι ακριβοί από άλλους μετρητές ροής. Και δεν μπορούσαν να εφαρμοστούν σε σωλήνες μεγαλύτερου μεγέθους.
No.3 Η συμπύκνωση υγρασίας σε κορεσμένα αέρια μπορεί να προκαλέσει χαμηλές ενδείξεις και αντίστοιχη διάβρωση.
Αρ. 4 Η επίστρωση ή η συσσώρευση υλικού στον αισθητήρα θα επηρεάσει την απόδοση της μεταφοράς θερμότητας.
Παρά το υψηλότερο αρχικό κόστος, τα μακροπρόθεσμα πλεονεκτήματα της ακρίβειας, της χαμηλής συντήρησης και της ανθεκτικότητας αφήνουν τους μετρητές μαζικής ροής Coriolis μια αξιόλογη λύση σε πολλές βιομηχανίες. Οι άμεσες και αξιόπιστες μετρήσεις μάζας, πυκνότητας και θερμοκρασίας τα αφήνουν ευέλικτα από πετρέλαιο, αέριο μέχρι τρόφιμα και ποτά.
Μη διστάσετε να επικοινωνήσετε μαζί μας και να συμβουλευτείτε ειδικούς για να επιλέξετε τους σωστούς μετρητές μάζας, εάν βρίσκετε έναν αξιόπιστο κατασκευαστή μετρητών μαζικής ροής Coriolis. Ή απλώς ζητήστε μια δωρεάν προσφορά με συγκεκριμένες απαιτήσεις.
